Description Hardware

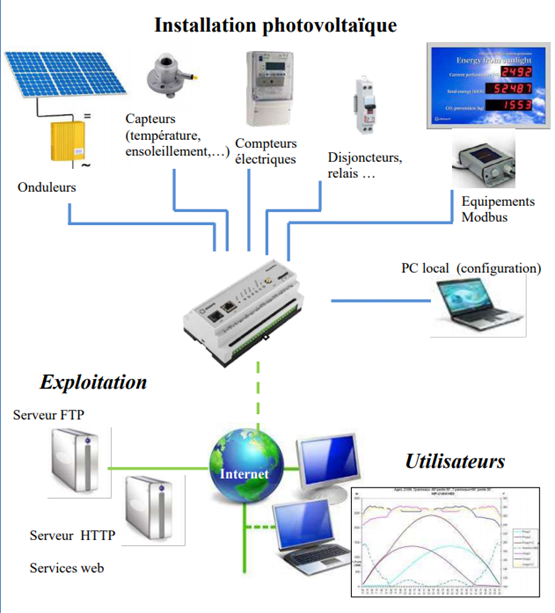

La passerelle WebdynSun est la centrale de communication de votre centrale solaire. Elle collecte en continu toutes les données provenant des onduleurs, des capteurs, des compteurs électriques et des équipements Modbus. Elle vous permet ainsi de vous informer à tout moment sur l'état de fonctionnement de votre installation.
La WebdynSun est compatible avec les onduleurs suivants :
- SOLARMAX
- SOCOMEC
- SMA
- SIEMENS
- SCHNEIDER
- LTI
- KACO
- INGETEAM
- FRONIUS
- DIEHL
- DELTA
- DANFOSS
- ABB-POWERONE
Pour une liste à jour, connectez vous sur le site de WebdynSun : https://www.webdynsun.com
Home>Support>Support WebdynSun>Manuel
Prérequis
Accès au serveur FTP
La passerelle Webdynsun ne créant aucun répertoire, le serveur FTP doit présenter les répertoires et les sous-répertoires de configuration, de définition, de données, d’alarmes, de commandes, de logs et de mise à jour. Ci-dessous la liste des répertoires attendus par défauts.
Accès au serveur NTP
Afin de se mettre à l’heure, la passerelle Webdynsun se synchronise avec un serveur NTP avant chaque connexion au serveur FTP. Par défaut la passerelle est configurée pour se synchroniser avec le serveur NTP « pool.ntp.org ». Ce serveur NTP étant accessible sur Internet, la passerelle doit avoir un accès valide à Internet (port UDP 123 ouvert en sortie) pour se synchroniser.
Connexion GPRS ou Ethernet
L’accès aux serveurs (FTP et NTP) peut être réalisé via une connexion Ethernet ou via une connexion GPRS.
Configuration du produit
Raccordement du PC au réseau local
Par défaut, l’adresse IP de la WebdynSun est 192.168.1.12, le PC doit être sur le même réseau pour communiquer et avoir une adresse fixe, par exemple :
Adresse IP : 192.168.1.10
Masque sous réseau : 255.255.255.0
Avec Windows la procédure est la suivante pour configurer l’adresse IP du PC :
- Clique droit sur le pictogramme réseau, ouvrir les paramètres réseau et internet

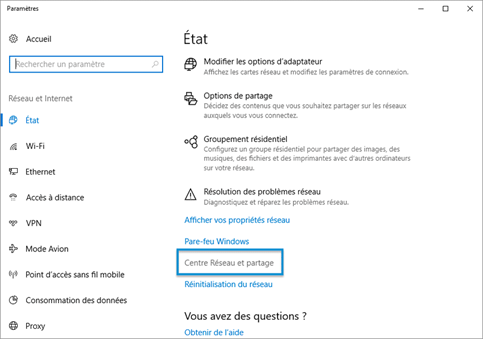

- Dans la fenêtre de Paramètres qui s'ouvre, cliquer sur "Centre Réseau et partage".

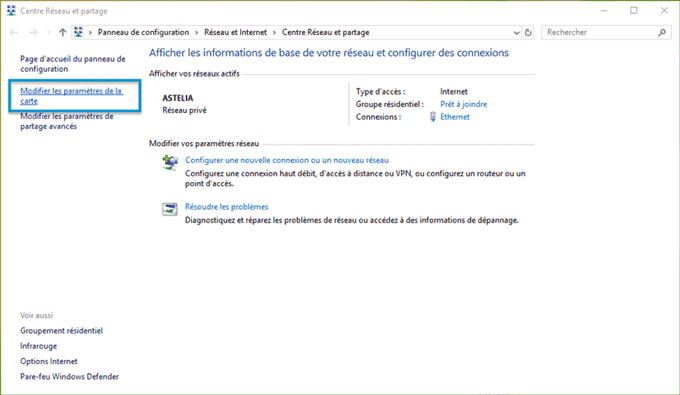

- Dans la nouvelle fenêtre, sélectionner dans le menu en haut à gauche : "Modifier les paramètres de la carte".

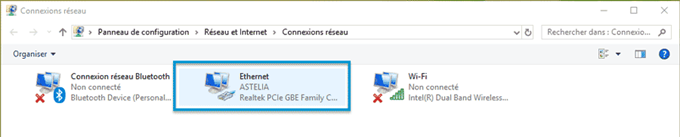

- Choisir "Ethernet"

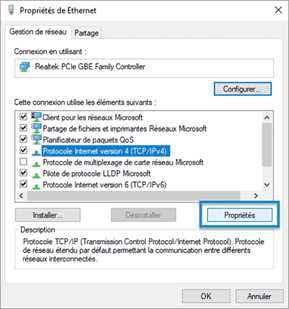

- Choisir "Protocole Internet version 4", puis cliquer sur "Propriétés"

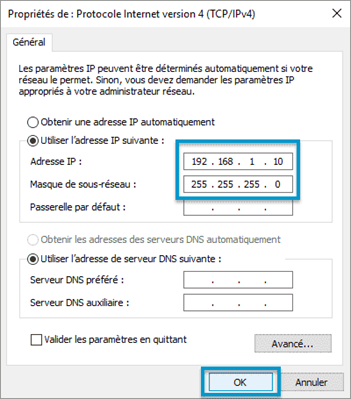

- Une deuxième fenêtre s’ouvre, rentrer l’adresse IP ainsi que le masque sous réseau :
- Cocher "Utiliser l'adresse IP suivante"
- Adresse IP PC : 192.168.1.10 (Le 10 peut être changé mais ne doit pas être 12)
- Masque sous réseau : 255.255.255.0
Le raccordement entre la WebdynSun et le PC doit se faire par un câble RJ45 droit.
Configuration
Accéder en http à l'aide de votre navigateur web à l'adresse 192.168.1.12 (adresse par défaut de la WebdynSun) :
|
Nous vous conseillons de mettre à jour la WebdynSun, voir documentation "WebdynSun | Mise à jour" |
- Utilisateur = userhigh
- Mot de passe = high

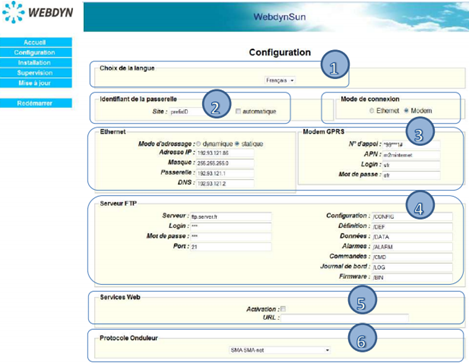

Configurer la passerelle :
- Choix de la langue
- Identifiant de la passerelle --> par défaut WD00XXXX, peut être renommé
- Mode de connexion --> Ethernet ou modem
- Serveur FTP --> renseigné les identifiants du serveur
- Service Web --> cocher 'Activation', renseigné l'URL suivant = http://quantum.qosenergy.com
- Protocole Onduleur --> choisir le protocole adéquat
|
Une fois tous les paramètres renseignés, cliquer sur Valider. Un message en haut de page indique que la passerelle doit être redémarrée afin que les paramètres soient pris en compte. Cliquer sur redémarrer dans le menu de gauche. |
Découverte des équipements
Cette étape s’applique seulement si les onduleurs communiquent via protocole onduleurs et qu’ils sont branchés sur l’entrée RS485A.

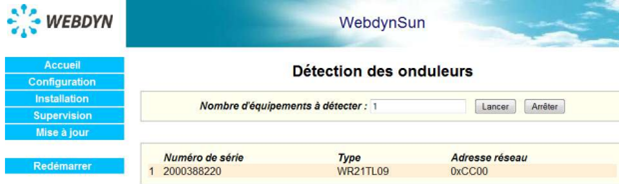

Accéder au menu « Installation/Détection des onduleurs ».
Pour lancer une détection suivre les étapes suivantes :
- Saisissez le nombre d'onduleur à détecter
- Cliquez sur le bouton "Lancer"
- La page se rafraichit automatiquement
- Attendre que le message en ver "Détection en cours" disparaisse
Après cette recherche, un tableau en bas de page s'affiche avec les différents onduleurs détectés.
Si des compteurs sont présents, procéder à la même manipulations dans le menu “Installation/Détection des compteurs.
Première connexion au serveur FTP
Une fois la détection des différents équipements effectuée, procéder à une connexion via le menu « Installation/Connexion/Connecter ».
4 fichiers vont être déposés dans le dossier CONFIG du serveur FTP (.daq, .var, .inv, .config)
Il vous faut agir manuellement sur les fichiers daq.ini et var.ini pour modifier les paramètres comme suit (en jaune), éditer puis enregistrer les modifications :

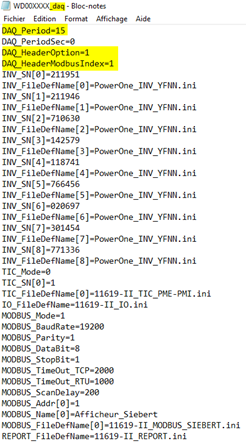

Fichier daq.ini
Vérifier que l'intégralité de vos équipements sont présents
DAQ_Period = période d'acquisition en minutes (içi 15min)
Fichier var.ini
Configuration dite standard : connexion horaire
Une fois les modifications effectives, lancer une nouvelle connexion via l’interface WebdynSun afin que l’hardware enregistre en mémoire interne cette nouvelle configuration.
Pour les onduleurs / équipements MODBUS (RS485B) vous devez les ajouter manuellement dans le daq.ini.
MODBUS_Addr[0]=1 Numéros d'adressage de l'onduleur
MODBUS_Name[0]= Nom de l'onduleur ou numéros de série (sert à différencier les onduleurs)
MODBUS_FileDefName[0]= Fichier de définition en fonction de l'onduleur
| Bien penser à changer le numéro entre [] pour chaque nouveau onduleur. |

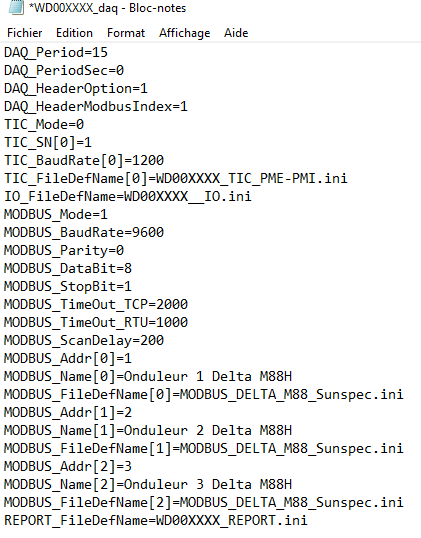

Exemple :
Pour les équipements MODBUS vous devez vérifier que le fichier de définition est présent dans le dossier DEF/MODBUS du serveur FTP.
Si le fichier n'est pas présent, merci d'envoyer un mail à support@qosenergy.com avec le modèle et la marque onduleur. Nous vous redirigerons alors vers WebdynSun si nous n'avons pas le fichier de correspondant.
Vérification des données sur le FTP
Rechercher un fichier csv.gz correspondant à l'identifiant passerelle WebdynSun dans les dossiers suivant (cela dépend de vos équipements) :
- DATA/INV
- DATA/MODBUS
- DAT/IO
- DATA/TIC
Vérifie l'intégrité de ces fichiers puis contacter QOS Energy à support@qosenergy.com en nous fournissant les informations suivantes :
- Nom Client
- Nom du site
- Date et heure de mise en service
- Identifiant passerelle de la WebdynSn
- Le fichier daq.ini
